OWAconstruct System S 9a Abhängmontage mit OWAcoustic Mineralplatte Unique 20mm (rechteckig)
OWAconstruct System S 9a Abhängmontage mit OWAcoustic Mineralplatte Unique 20mm (rechteckig)
OWAconstruct System S 9a mit
OWAcoustic Mineralplatte Unique
Bezeichnung: Verdecktes System, demontierbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 9a
Auswahl Deckenraster LxB (mm)
Kantenfase weiß
1250x312,5 Art.-Nr. 00072980 (VPE 8 Stück)
m²: '..........'
Kantenfase unbehandel
1250x312,5 Art.-Nr. 00073003 (VPE 8 Stück)
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1

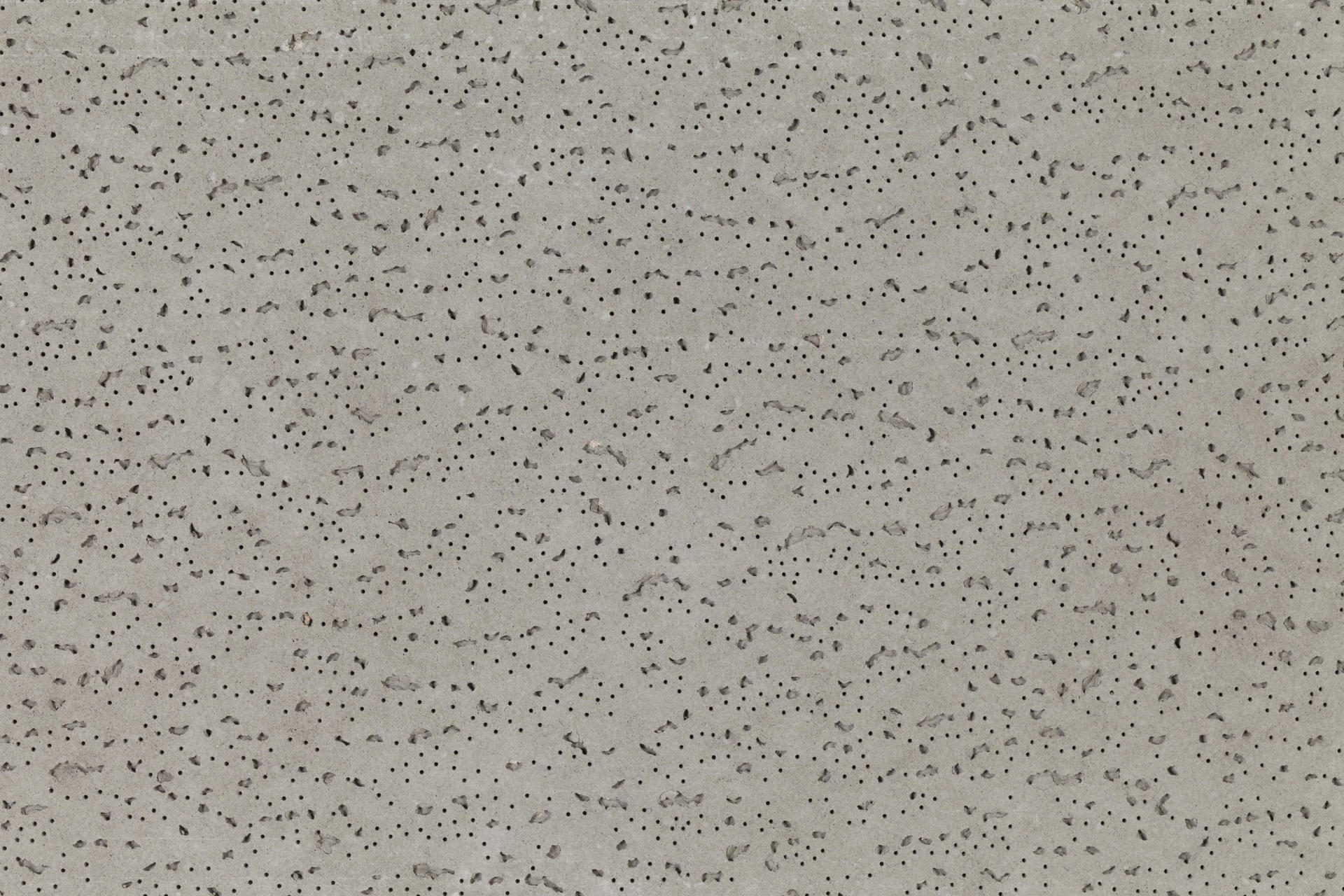

Dessin: Unique
Farbe: variierende Grautöne
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 4 ausgefälzt - gefast
Stirnkante: 10 genutet und hinterschnitten
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 35 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 9, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt
Schnellabhänger Nr. 12/10:
Abmessung LxB (mm): 110x20
Abhängedraht Nr. 14/X/X
Abmessung D (mm): 4
Abhängeprofil Nr. 70:
Abmessung LxBxH (mm): 5000x40x40
Verbinder Nr. 77
Abmessung LxBxH (mm): 100x12,5x4
Z-Profil Nr. 63:
Abmessung LxBxH (mm): 3000x19x55
Kupplung Nr. 64:
Abmessung LxBxH (mm): 150x20x54
L-Profil Nr. 24:
Abmessung LxBxH (mm): 307x10x14
Federklammer Nr. 60:
Abmessung L (mm): 180
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 mm sind mit Schnellabhänger
Nr. 12/10 incl. Abhängedraht Nr. 14/X/X die Abhänge-
profile Nr. 70 einzubringen, auszurichten und
zu nivellieren.
Mit beidseitig anzuordnenden Federklammern Nr. 60
sind die stufenförmigen Z-Profile Nr. 63 an den
Abhängeprofilen zu befestigen und die vorher
beschriebenen OWAcoustic-Platten einzuschieben.
Die Querstöße der Platten sind mit L-Profilen Nr. 24
auszusteifen.
Im Wandanschlussbereich sind die Platten passgenau
? 1,0 mm Toleranz einzubringen. Jede 5. Z-Profilreihe
Nr. 63 ist mit dem Abhängeprofil Nr. 70 zusätzlich
zug- und druckfest zu verschrauben.
Während der Verlegung ist darauf zu achten, dass die
Platten nur leicht aneinander gestoßen werden.
Die einwandfreie Demontierbarkeit der Platten ist
laufend zu überprüfen.
Passplatten sind bauseits herzustellen.
Hinweis:
Unregelmäßige Optik, Material und Farbunterschiede
in der Plattenoberfläche und bei den Plattenfasen sind
beabsichtigt. Bei Platten mit weißer Fase können
stellenweise geringfügige Verläufe in die Platten-
oberfläche auftreten. Dies ist Teil der natürlichen
Ästhetik des Designs und berechtigt nicht zur
Reklamation. Vor Verlegung der Platten sollte darauf
geachtet werden, Platten aus möglichst vielen unter-
schiedlichen Paketen zu montieren, damit eine Durch-
mischung der Plattenoberfläche gewährleistet wird.
Gegebenenfalls das Deckenbild mit dem Kunden und/oder
Planer abstimmen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 19 mit OWAcoustic Mineralplatte Unique 20mm (quadratisch)
OWAconstruct System S 19 mit
OWAcoustic Mineralplatte Unique
Bezeichnung: Verdecktes System, herausnehmbar,
mit Schattenfuge
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 19 Teccor
Auswahl Deckenraster LxB (mm)
Kantenfase weiß
625x625 Art.-Nr. 00073006 (VPE 8 Stück)
m²: '..........'
Kantenfase unbehandelt
625x625 Art.-Nr. 00073004 (VPE 8 Stück)
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Unique
Farbe: variierende Grautöne
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 10c genutet und hinterschnitten
Stirnkante: 4c ausgefälzt - gefast
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 19, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 47:
Abmessung LxBxH (mm): 1250x24x32
Querschiene Nr. 46:
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 mm sind mit Spannabhänger
Nr. 12/X/X Tragprofile Nr. 45 abzuhängen,
auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 47 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile Nr. 46
einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden. Im Wandbereich sind die Platten mit
Druckfeder Nr. 819 im Bereich der Kante 4c gegen
Verrutschen zu sichern.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzuschieben. Passplatten sind
bauseits herzustellen.
Hinweis:
Unregelmäßige Optik, Material und Farbunterschiede
in der Plattenoberfläche und bei den Plattenfasen sind
beabsichtigt. Bei Platten mit weißer Fase können
stellenweise geringfügige Verläufe in die Platten-
oberfläche auftreten. Dies ist Teil der natürlichen
Ästhetik des Designs und berechtigt nicht zur
Reklamation. Vor Verlegung der Platten sollte darauf
geachtet werden, Platten aus möglichst vielen unter-
schiedlichen Paketen zu montieren, damit eine Durch-
mischung der Plattenoberfläche gewährleistet wird.
Gegebenenfalls das Deckenbild mit dem Kunden und/oder
Planer abstimmen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 1 mit OWAcoustic Mineralplatte Unique 15mm (rechteckig)
OWAconstruct System S 1 Direktmontage mit
OWAcoustic Mineralplatte Unique
Bezeichnung: Verdecktes System, nicht demontierbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 1
Auswahl Deckenraster LxB (mm)
Kantenfase weiß
1250x312,5 Art.-Nr. 00072978 (VPE 10 Stück)
m²: '..........'
Kantenfase unbehandelt
1250x312,5 Art.-Nr. 00073002 (VPE 10 Stück)
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Unique
Farbe: variierende Grautöne
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 1, gefast, genutet und hinterschnitten
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 35 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 1, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt
Holzschraube Nr. 91:
Abmessung (mm): 5x25
Klemmblech Nr. 62:
Abmessung LxB (mm): 50x55
Z-Profil Nr. 20:
Abmessung LxBxH (mm): 3000x19x21
Kupplung Nr. 25:
Abmessung LxBxH (mm): 150x11x20
T-Profil Nr. 23:
Abmessung LxBxH (mm): 307x10x12,5
L-Profil Nr. 24:
Abmessung LxBxH (mm): 307x10x14
Wandfeder Nr. 52:
Abmessung LxB (mm): 110x16
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von max. 1250 mm sind imprägnierte und
gehobelte Latten 40/60 mm mit bauaufsichtlich zu-
gelassenen Metalldübeln anzubringen, auszurichten und
zu nivellieren. Mit Klemmblechen Nr. 62 die an die
Latten anzuschrauben sind, in welche die OWAcoustic-
Platten eingeschoben werden. Die Querstöße der Platten
sind durch T-Profile Nr. 23 zu verbinden. Für den
Einbau der letzten Platte sind pro Raum 4 Stück
L-Profile Nr. 24 zu verwenden.
Im Wandanschlussbereich sind entsprechend der Ver-
arbeitungsrichtlinie Wandfedern Nr. 52 anzuordnen.
Die Befestigungen der Grundkonstruktion sind nur mit
bauaufsichtlich zugelassenen Teilen zu erstellen.
Passplatten sind bauseits herzustellen.
Hinweis:
Unregelmäßige Optik, Material und Farbunterschiede
in der Plattenoberfläche und bei den Plattenfasen sind
beabsichtigt. Bei Platten mit weißer Fase können
stellenweise geringfügige Verläufe in die Platten-
oberfläche auftreten. Dies ist Teil der natürlichen
Ästhetik des Designs und berechtigt nicht zur
Reklamation. Vor Verlegung der Platten sollte darauf
geachtet werden, Platten aus möglichst vielen unter-
schiedlichen Paketen zu montieren, damit eine Durch-
mischung der Plattenoberfläche gewährleistet wird.
Gegebenenfalls das Deckenbild mit dem Kunden und/oder
Planer abstimmen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
