OWAconstruct System S 3 mit OWAcoustic Mineralplatte Sanitas 02 Sternbild 15mm (quadratisch)
OWAconstruct System S 3 mit
OWAcoustic Mineralplatte Sanitas 02 Sternbild
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Hygienedecke System S 3
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00046141, VPE (Stck): 12
m²: '..........'
625x625, Art.-Nr.: 00046164, VPE (Stck): 12
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1

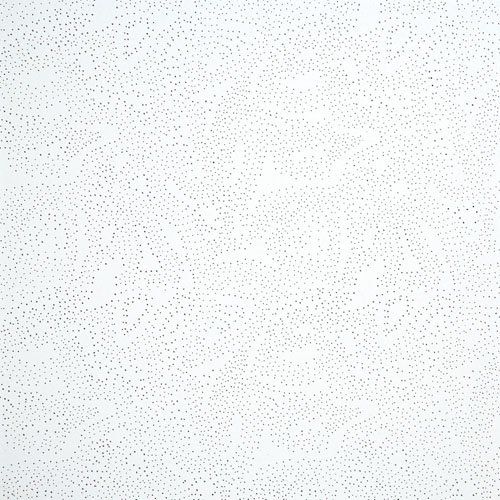

Dessin: Sanitas 02 Sternbild
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801,
Druckschrift 9898 und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X:
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 47:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 47 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile Nr. 46
einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 3a mit OWAcoustic Mineralplatte Sanitas 02 Sternbild 15mm (quadratisch)
OWAconstruct System S 3a mit
OWAcoustic Mineralplatte Sanitas 02 Sternbild
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Hygienedecke System S 3a
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00046195, VPE (Stck): 10
m²: '..........'
625x625, Art.-Nr.: 00046213, VPE (Stck): 10
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Sanitas 02 Sternbild
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 88 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 6, ringsum ausgefälzt (Contura)
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 31 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 3a, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 47:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 47 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile Nr. 46
einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
