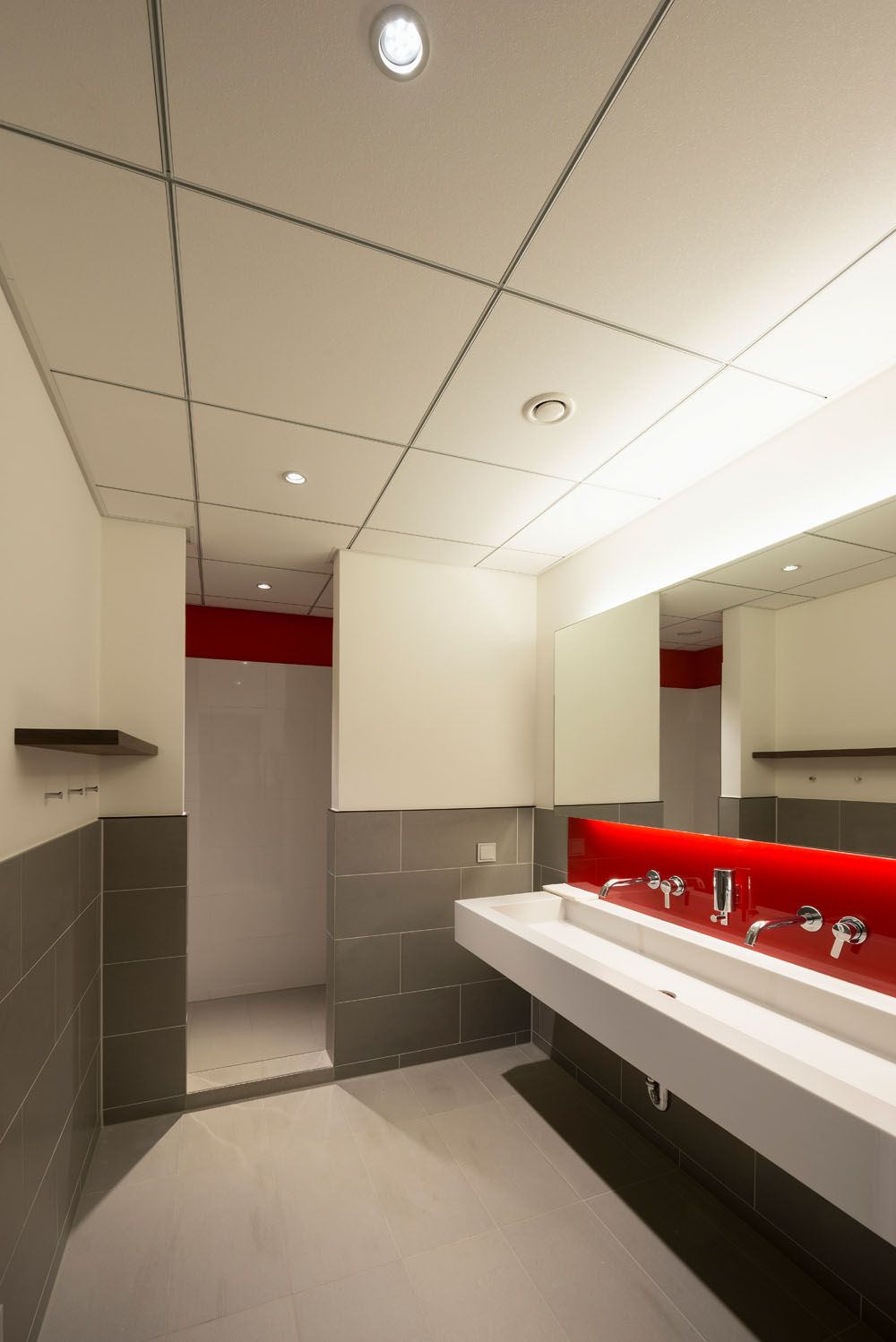

OWAconstruct System S 9b mit OWAcoustic Mineralplatte Bolero c 20mm (quadratisch)
OWAconstruct System S 9b mit
OWAcoustic Mineralplatte Bolero c
Bezeichnung: Verdecktes System, demontierbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 9b
Auswahl Deckenraster LxB (mm)
600x600 Art.-Nr. 00073481 (VPE 8 Stück)
m²: '..........'
625x625 Art.-Nr. 00073482 (VPE 8 Stück)
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Bolero c
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 89 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 4 ausgefälzt - gefast
Stirnkante: 10 genutet und hinterschnitten
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 33 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 9, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
L-Profil Nr. 24:
Abmessung LxBxH (mm): 595x10x14
Abmessung LxBxH (mm): 620x10x14
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 625 oder 600 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren. Die Abhänger
sind im Achsabstand von max. 1500 mm zu montieren.
Die Abhängedrähte sind nach der Montage im Bereich
sämtlicher Haken zusammen zu biegen.
In Querrichtung zu den Tragprofilen sind im
Achsabstand von 2500 oder 2400 mm die
Verbindungsprofile Nr. 46 einzuhängen und
auszurichten.
Ebenso in Querrichtung sind in jedem 2., 3. und 4.
Querstoß L-Profile Nr. 24 (2-fach) einzubringen.
Im Wandanschlussbereich sind die Platten passgenau
<1,0 mm Toleranz einzubringen.
Während der Verlegung ist darauf zu achten, dass die
Platten nur leicht aneinander gestoßen werden.
Die einwandfreie Demontierbarkeit der Platten ist
laufend zu überprüfen.
Passplatten sind bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 9a mit OWAcoustic Mineralplatte Bolero c 20mm (quadratisch)
OWAconstruct System S 9a mit
OWAcoustic Mineralplatte Bolero c
Bezeichnung: Verdecktes System, demontierbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 9a
Auswahl Deckenraster LxB (mm)
600x600 Art.-Nr. 00073481 (VPE 8 Stück)
m²: '..........'
625x625 Art.-Nr. 00073482 (VPE 8 Stück)
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Bolero c
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 89 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Längskante: 4 ausgefälzt - gefast
Stirnkante: 10 genutet und hinterschnitten
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 33 - 49 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 9, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt
Schnellabhänger Nr. 12/10:
Abmessung LxB (mm): 110x20
Abhängedraht Nr. 14/X/X
Abmessung D (mm): 4
Abhängeprofil Nr. 70:
Abmessung LxBxH (mm): 5000x40x40
Verbinder Nr. 77
Abmessung LxBxH (mm): 100x12,5x4
Z-Profil Nr. 63:
Abmessung LxBxH (mm): 3000x19x55
Kupplung Nr. 64:
Abmessung LxBxH (mm): 150x20x54
L-Profil Nr. 24:
Abmessung LxBxH (mm): 595x10x14
Abmessung LxBxH (mm): 620x10x14
Federklammer Nr. 60:
Abmessung L (mm): 180
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 mm sind mit Schnellabhänger
Nr. 12/10 incl. Abhängedraht Nr. 14/X/X die Abhänge-
profile Nr. 70 einzubringen, auszurichten und
zu nivellieren.
Mit beidseitig anzuordnenden Federklammern Nr. 60
sind die stufenförmigen Z-Profile Nr. 63 an den
Abhängeprofilen zu befestigen und die vorher
beschriebenen OWAcoustic-Platten einzuschieben.
Die Querstöße der Platten sind mit L-Profilen Nr. 24
auszusteifen.
Im Wandanschlussbereich sind die Platten passgenau
< 1,0 mm Toleranz einzubringen. Jede 5. Z-Profilreihe
Nr. 63 ist mit dem Abhängeprofil Nr. 70 zusätzlich
zug- und druckfest zu verschrauben.
Während der Verlegung ist darauf zu achten, dass die
Platten nur leicht aneinander gestoßen werden.
Die einwandfreie Demontierbarkeit der Platten ist
laufend zu überprüfen.
Passplatten sind bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 15 cliq mit OWAcoustic Mineralplatte Bolero 15mm (rechteckig)
OWAconstruct System S 15 cliq mit
OWAcoustic Mineralplatte Bolero
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 15 cliq
Auswahl Deckenraster LxB (mm):
1200x600, Art.-Nr.: 00073791, VPE (Stck): 10
m²: '..........'
1250x625, Art.-Nr.: 00061785, VPE (Stck): 10
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Bolero, vlieskaschiert
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 89 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)
NRC = 0,85 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 - 46 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 15 cliq, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Profilenden gekröpft.
Spannabhänger Nr. 12/X/X:
Abmessung D (mm): 4
Hauptschiene cliq-15-MR:
Abmessung LxBxH (mm): 3000x15x38
Abmessung LxBxH (mm): 3125x15x38
Querschiene cliq-15-CT lang:
Abmessung LxBxH (mm): 1200x15x38
Abmessung LxBxH (mm): 1250x15x38
Querschiene cliq-15-CT kurz:
Abmessung LxBxH (mm): 400x15x38
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile cliq-15-MR abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die langen
Verbindungsprofile cliq-15-CT einzuhängen und
auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct System S 3 mit OWAcoustic Mineralplatte Bolero 15mm (quadratisch)
OWAconstruct System S 3 mit
OWAcoustic Mineralplatte Bolero
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAlifetime collection
Hersteller: OWA
Einsatz: Deckensystem S 3
Auswahl Deckenraster LxB (mm):
600x600, Art.-Nr.: 00061782, VPE (Stck): 12
m²: '..........'
625x625, Art.-Nr.: 00061783, VPE (Stck): 12
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Bolero, vlieskaschiert
Farbe: weiß, endbehandelt
Lichtreflexionsgrad: ca. 89 (ISO 7724-2, ISO 7724-3)
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)
NRC = 0,85 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 - 46 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich, kein Auflegen der Profile.
Spannabhänger Nr. 12/X/X:
Abmessung D (mm): 4
Hauptschiene Nr. 45:
Abmessung LxBxH (mm): 3700x24x38
Abmessung LxBxH (mm): 3750x24x38
Querschiene Nr. 47:
Abmessung LxBxH (mm): 1200x24x32
Abmessung LxBxH (mm): 1250x24x32
Querschiene Nr. 46:
Abmessung LxBxH (mm): 600x24x32
Abmessung LxBxH (mm): 625x24x32
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1250 oder 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 47 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile Nr. 46
einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
