OWAconsult Deckensegel Deckenmontage Curve 1 System

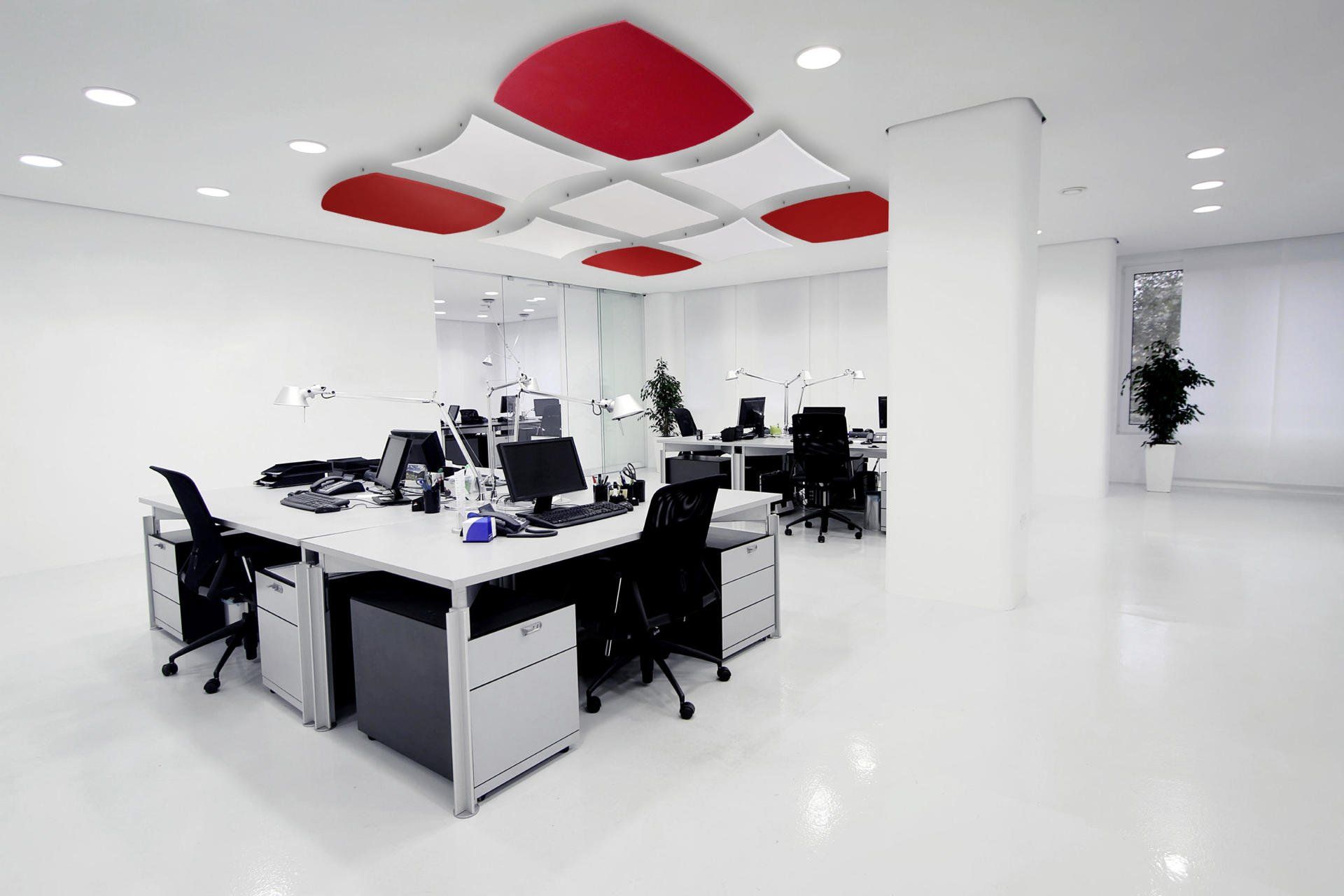

OWAconsult Deckensegel Curve 1
Bezeichnung: Deckensegel mit Seilabhängung
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensegel für frei wählbare Kombinationen
Deckensegelgröße LxBxH (mm): 1200x1100x40
Sichtseite weiß, vlieskaschiert
Art.-Nr.: 00074785, VPE (Stck): 1
Stück: '..........'
Deckensegelgröße LxBxH (mm): 1200x1100x40
Sichtseite farbiger Stoffbezug
Art.-Nr.: farbabhängig, VPE (Stck): 1
Stück: '..........'
Die Art.-Nummern der Deckensegel sind abhängig von
der gewählten Stofffarbe gemäß Stoffmusterkarte
in der Druckschrift 1588.
Technische Daten:
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Sichtseite: weiß, vlieskaschiert oder farbiger Stoff
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: scharfkantig
Schallabsorption:
Alpha w = 1,00, Absorptionsklasse A (EN ISO 11654)
NRC = 0,95 (ASTM E 1264)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend der
DS 1964 Deckensegel und DIN EN 13964.
Stahlseilabhängung
Im Paket pro Deckensegel sind enthalten:
1 Deckensegel Curve 1
Montageset für Deckenmontage:
Art.-Nr.: 00071588
4 Stück Seilsets bestehend aus:
Drahtseil, Länge (mm): 1500
Seilversteller mit Sicherheitshaken
Deckenbefestiger M6
Stück: '..........'
Montageset ist im Preis enthalten.
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis UK-Deckensegel:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Deckensegel:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Die Bohrungen für die 4 Stück Deckenbefestiger
einmessen und erstellen. Abstände der Bohrungen
gemäß der Markierungen auf der Rückseite
der Deckensegel übertragen. Die Spiralhänger in die
Markierungen auf der Rückseite der Deckensegel
eindrehen. Die Deckenbefestiger mit bauaufsichtlich
zugelassenen Befestigungsmitteln an der Rohdecke
befestigen. Seil mit der Kugel in Unterteil des
Deckenbefestigers einfädeln, danach Seil mit anderem
Ende in Seilversteller des Sicherheitshakens einfädeln.
Das Unterteil des Deckenbefestigers in den Deckenbe-
festiger eindrehen. Sicherheitshaken in die Öse des
Spiralhängers einhängen und die Abhängehöhe über die
Seilversteller einjustieren.
Preis für abnahmefähige Leistung:
Sichtseite weiß, vlieskaschiert
Art.-Nr.: 00072807, VPE (Stck): 1
(EUR/Stück): '..........'
Sichtseite farbiger Stoffbezug
Art.-Nr.: farbabhängig, VPE (Stck): 1
(EUR/Stück): '..........'
OWAconsult Deckensegel Wandmontage Curve 1 System
OWAconsult Deckensegel Curve 1
Bezeichnung: Deckensegel als Wandmontage
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensegel als Wandabsorber
Deckensegelgröße LxBxH (mm): 1200x1100x40
Sichtseite weiß, vlieskaschiert
Art.-Nr.: 00072807, VPE (Stck): 1
Stück: '..........'
Deckensegelgröße LxBxH (mm): 1200x1100x40
Sichtseite farbiger Stoffbezug
Art.-Nr.: farbabhängig, VPE (Stck): 1
Stück: '..........'
Die Art.-Nummern der Deckensegel sind abhängig von
der gewählten Stofffarbe gemäß Stoffmusterkarte
in der Druckschrift 1588.
Technische Daten:
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Sichtseite: weiß, vlieskaschiert oder farbiger Stoff
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: scharfkantig
Schallabsorption:
Alpha w = 1,00, Absorptionsklasse A (EN ISO 11654)
NRC = 0,95 (ASTM E 1264)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend der
DS 1964 Deckensegel und DIN EN 13964.
Stahlseilabhängung
Im Paket pro Deckensegel sind enthalten:
1 Deckensegel Curve 1
Montageset für Wandmontage:
Art.-Nr.: 00073602
4 Stück Wandkrallen
Stück: '..........'
Montageset ist im Preis enthalten.
Beschreibung Rohbauteil:
Rohwand: '..........'
OKF-Fußboden bis UK-Wandabsorber:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Mögliche Unebenheiten der Wand sind vor der Montage
auszugleichen.
Die Position der Wandkrallen sind gemäß der rück-
seitigen Makierungen auf den Absorbern einzumessen
zu nievellieren.
Die Wandkrallen sind mit bauafsichtlich zugelassenen
Befestigungsmitteln entsprechend dem jeweiligen
Untergrund zu befestigen.
Die Absorber werden auf die zuvor montierten Wand-
krallen gesteckt und angedrückt. Geringfügige
Unebenheiten des Untergrunds können durch
unterschiedliches Andrücken der Elemente
ausgeglichen werden.
Preis für abnahmefähige Leistung:
Sichtseite weiß, vlieskaschiert
Art.-Nr.: 00072807, VPE (Stck): 1
(EUR/Stück): '..........'
Sichtseite farbiger Stoffbezug
Art.-Nr.: farbabhängig, VPE (Stck): 1
(EUR/Stück): '..........'
