OWAconstruct Wandprofil Nr. 51/22 L-Winkel
OWAconstruct Wandprofil Nr. 51/22
Bezeichnung: L-Winkel
Serie: OWAconstruct
Hersteller: OWA
Einsatz: Wandanschluss
Abmessung LxBxH (mm): 3000x22x50
Materialstärke (mm): 0,7
VPE (Stck): 10
Zubehör:
Metallschraube Nr. 2008:
VPE (Stck): lose
Konstruktionskurzbeschreibung:
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Montagekurzbeschreibung:
Wandanschlüsse liefern und fachgerecht nach
Herstellervorschrift montieren.
Die Wandprofile sind in Direktmontage mit der
Metallschraube Nr. 2008 an die CD-Profile Nr. 2003
anzubringen.
In den Ecken sind die Profile sauber auf Gehrung
zu stoßen.
Preis für abnahmefähige Leistung (EUR/m): '.........'

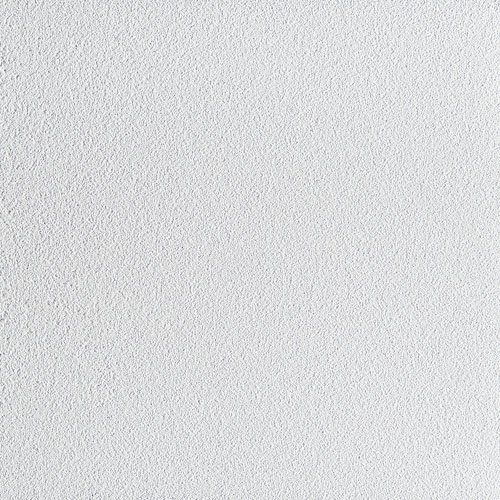

OWAplan S Putzbeschichtung
Putzsystem OWAplan S
für Mineralplatten OWAplan 70 und 90
Bezeichnung: OWAplan S
Serie: Mineralischer Putz
Putzhersteller: Ako-Tech BV
Einsatz: Deckensystem S 7 OWAplan
Putzsystem:
Typ: OWAplan S
Farbe: weiß, ähnlich RAL 9016
m²: '.........'
Putzhersteller:
Ako-Tech BV, Dwarsdijk 2, 5705 DM Helmond
Technische Daten:
Putzsystemaufbau als Oberflächenbekleidung auf der
OWAplan-Putzträgerplatte S 7 zur Herstellung einer
fugenlosen, abosorbierenden Deckenoberfläche
Porig aufgetragener Putz mit mineralischen
Füllstoffen, Körnung bis = 0,5 mm.
Baustoffklassifizierung: A2-s1,d0 nach DIN EN 13501-1
Verarbeitung entsprechend der
Verlegeanleitung Druckschrift 1031 und DIN EN 13964.
Putzssystemkomponenten OWAplan S
OWAplan Joint filler:
Eimer (kg): 7,5, ausreichend für 40-60 m²
Art.-Nr.: 00076760, VPE (Eimer):
Stück: '.........'
OWAplan Tape:
Rolle (m): 90, ausreichend für ca. 45-60 m²
Art.-Nr.: 00076761, VPE (Rolle):
Stück: '.........'
Mineralischer Putz OWAplan S:
Eimer (kg): 15, ausreichend für 7-10 m², Nassware
Art.-Nr.: 00076762, VPE (Eimer):
Stück: '.........'
Kurzbeschreibung Verarbeitung Putzsystem:
Vor Beginn der Putzbeschichtung ist die Decke stich-
probenartig auf Unebenheiten zu prüfen. Bei
Abweichungen sind schriftliche Bedenken an die aus-
führende Trockenbaufirma zu richten und entsprechende
Nacharbeiten zu verlangen. Das Aufbringen der Putz-
beschichtung ist bis zur Umsetzung der Nacharbeiten
zu verweigern. Erst nach erneuter Prüfung und der
Einhaltung der Vorgaben kann beschichtet werden.
Die vliesfreien Ränder an den Stoßfugen der Platten
sind mit dem OWAplan Tape zu verkleben. Austrocknungs-
bzw. Aushärtungszeit in Abhängigkeit der Raumtrmperatur
und der Feuchtigkeit, mindestens 12 Stunden.
Danach sind die Stoßfugen und Schraubenköpfe der
OWAplan-Joint filler in 2 Lagen zu verspachteln.
Austrocknungszeit in Abhängigkeit der Raumtemperatur
und der Feuchtigkeit, mindestens 12 Stunden.
Nach der Trocknungszeit ist die Putzträgerdecke unter
besonderer Berücksichtigung der Planebenheit sorgfältig
zu schleifen. Die Verantwortlichkeit für die
Planebenheit gilt als vereinbart.
Aufbringen des Putzsystems durch Spritzen in 2-3 Lagen.
Es ist eine Schneckenpumpe, zum Beispiel Farbrikat
Strobot oder gleichwertig sowie ein Feinspritzgerät mit
einer Düse mit Durchmesser 4-5 mm zu verwenden.
Trockenzeit nach der ersten Lage mindestens 12 Stunden.
Austrocknungs- bzw. Aushärtungszeit zwischen den
einzelnen Putzlagen in Abhängigkeit der Raumtemperatur
und der Feuchtigkeit von ca. 4 Stunden.
Auftragsmengen gemäß Klassifizierungsbericht und
Verabeitungsrichtlinie des Putzherstellers einhalten.
Ausführung gemäß der Verarbeitungsrichtlinie des Putz-
herstellers und der S 7 OWAplan Verlegeanleitung.
Preis für abnahmefähige Leistung (EUR/m²): '.........'
System S 7 mit OWAplan 90
OWAconstruct System S 7 mit
OWAcoustic Mineralplatte OWAplan 90
Bezeichnung: Fugenlose Putzträgerdecke
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 7 OWAplan
Auswahl Deckenraster LxB (mm):
OWAplan 90 - Mineralplatten, vlieskaschiert
2400x1200, Art.-Nr.: 00077530, VPE (Stck): 40
m²: '.........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Sichtseite:
vlieskaschiert, umlaufend ca. 50 mm vliesfreier Rand
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,90, Absorptionsklasse A (EN ISO 11654)
NRC = 0,90 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt 1021, Verlegeanleitung Druckschrift 1031
und DIN EN 13964.
Stahlblechprofile, verzinkt.
Nonius-Abhänger-Unterteil Nr. 2001:
Länge (mm): 130, Höhstbelastung 0,40 kN
Abhänger-Verlängerung Nr. 16/XX:
Länge (mm): 140 bis 1990
Sicherungsstift Nr. 76:
Länge (mm): 70
Dicke (mm): 3
CD-Profil Nr. 2003:
Abmessung LxBxH (mm): 4000x60x27
Kreuzverbinder 2004:
Abmessung LxBxH (mm): 60x45x40
Längsverbinder 2005:
Abmessung LxBxH (mm): 80x60x25
Trockenbauschraube Nr. 2019:
für CD-Profil Nr. 2003
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '.........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '.........'
Montagekurzbeschreibung:
An der Rohdecke sind mit bauaufsichtlich zugelassenen
Befestigungsmitteln im Achsabstand von max. 1000 mm
drucksteife Abhänger-Verlängerungen Nr. 16/XX anzu-
bringen und mittels entsprechender Nonius-Abhänger-
Unterteil Nr. 2001 mit den CD-Profilen Nr. 2003 des
Tragrostes zu verbinden.
Die Noniusabhänger sind untereinander mit je 2 Stück
Sicherungsstiften Nr. 76 zu verbinden.
Die CD-Profile des Tragrostes sind im max. Abstand von
1000 mm anzuordnen. Dieser Tragrost ist auszurichten
und genauestens zu nivellieren. Achsabstand der
CD-Profile des Tragrostes von der jeweiligen Außen-
begrenzung max. 150 mm. An den Tragrost sind mittels
Kreuzverbindern Nr. 2004 die CD-Profile Nr. 2003 des
Plattenrostes zu befestigen.
Die CD-Profile des Plattenrostes sind im max. Abstand
von 400 mm anzuordnen. An den Plattenrost sind die
OWAplan-Platten mit versetzten Stoßfugen mittels
Trockenbauschrauben Nr. 2019, Achsabstand max. 300 mm,
anzuschrauben. Die Längskanten der OWAplan-Platten
sollten immer in Richtung des Tageslichteinfall (Haupt-
lichtrichtung) eingebaut werden.
Im Wandanschlussbereich ist in der Ebene des Platten-
rostes quer zu den Tragrostprofilen ein zusätzliches
CD-Profil Nr. 2003 im Achsabstand von max. 50 mm von
der Wand mittels Kreuzverbinder einzubringen.
Die OWAplan-Platten sind in diesem Bereich mit dem
zusätzlichen CD-Profil zu verschrauben.
Die Verarbeitung ist entsprechend der Hersteller-
empfehlung, dem Prüfzeugnis sowie dem Klassifi-
zierungsbericht durchzuführen. Die vorgegebenen
Anforderungen sind im Auftragsfalle nachzuweisen.
Passplatten sind bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '.........'
System S 7 mit OWAplan 70
OWAconstruct System S 7 mit
OWAcoustic Mineralplatte OWAplan 70
Bezeichnung: Fugenlose Putzträgerdecke
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 7 OWAplan
Auswahl Deckenraster LxB (mm):
OWAplan 70 - Mineralplatten, vlieskaschiert
2400x1200, Art.-Nr.: 00077992, VPE (Stck): 40
m²: '.........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Sichtseite:
vlieskaschiert, umlaufend ca. 50 mm vliesfreier Rand
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 3, ringsum scharfkantig
Plattenstärke: 20 mm
Schallabsorption:
Alpha w = 0,65, Absorptionsklasse C (EN ISO 11654)
NRC = 0,70 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt 1021, Verlegeanleitung Druckschrift 1031
und DIN EN 13964.
Stahlblechprofile, verzinkt.
Nonius-Abhänger-Unterteil Nr. 2001:
Länge (mm): 130, Höhstbelastung 0,40 kN
Abhänger-Verlängerung Nr. 16/XX:
Länge (mm): 140 bis 1990
Sicherungsstift Nr. 76:
Länge (mm): 70
Dicke (mm): 3
CD-Profil Nr. 2003:
Abmessung LxBxH (mm): 4000x60x27
Kreuzverbinder 2004:
Abmessung LxBxH (mm): 60x45x40
Längsverbinder 2005:
Abmessung LxBxH (mm): 80x60x25
Trockenbauschraube Nr. 2019:
für CD-Profil Nr. 2003
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '.........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '.........'
Montagekurzbeschreibung:
An der Rohdecke sind mit bauaufsichtlich zugelassenen
Befestigungsmitteln im Achsabstand von max. 1000 mm
drucksteife Abhänger-Verlängerungen Nr. 16/XX anzu-
bringen und mittels entsprechender Nonius-Abhänger-
Unterteil Nr. 2001 mit den CD-Profilen Nr. 2003 des
Tragrostes zu verbinden.
Die Noniusabhänger sind untereinander mit je 2 Stück
Sicherungsstiften Nr. 76 zu verbinden.
Die CD-Profile des Tragrostes sind im max. Abstand von
1000 mm anzuordnen. Dieser Tragrost ist auszurichten
und genauestens zu nivellieren. Achsabstand der
CD-Profile des Tragrostes von der jeweiligen Außen-
begrenzung max. 150 mm. An den Tragrost sind mittels
Kreuzverbindern Nr. 2004 die CD-Profile Nr. 2003 des
Plattenrostes zu befestigen.
Die CD-Profile des Plattenrostes sind im max. Abstand
von 400 mm anzuordnen. An den Plattenrost sind die
OWAplan-Platten mit versetzten Stoßfugen mittels
Trockenbauschrauben Nr. 2019, Achsabstand max. 300 mm,
anzuschrauben. Die Längskanten der OWAplan-Platten
sollten immer in Richtung des Tageslichteinfall (Haupt-
lichtrichtung) eingebaut werden.
Im Wandanschlussbereich ist in der Ebene des Platten-
rostes quer zu den Tragrostprofilen ein zusätzliches
CD-Profil Nr. 2003 im Achsabstand von max. 50 mm von
der Wand mittels Kreuzverbinder einzubringen.
Die OWAplan-Platten sind in diesem Bereich mit dem
zusätzlichen CD-Profil zu verschrauben.
Die Verarbeitung ist entsprechend der Hersteller-
empfehlung, dem Prüfzeugnis sowie dem Klassifi-
zierungsbericht durchzuführen. Die vorgegebenen
Anforderungen sind im Auftragsfalle nachzuweisen.
Passplatten sind bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '.........'
