OWAconstruct Flexo LED 1 A - Einbauleuchte 600x600mm IP 20
OWAconstruct Flexo LED 1 A - Einbauleuchte
Bezeichnung: Raster-Einbauleuchte
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensysteme S 15a cliq, S 15b
Abmessung (mm): 594x594
Höhe inkl. Treiber (mm): 100
Rastermaß (mm): 600x600
Art.-Nr. : 00070653
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 20, CE-Kennzeichen
Leistung (W): 54
Leuchtengewicht Stück (kg): 7,0
Im Lieferumfang enthalten: Leuchtenmittel
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montage-
stückpreis abgegolten einschl. sämtlicher Deckenan-
passarbeiten. Je nach System sind bei Bedarf
zusätzliche Querprofile für den Einbau einzu-
kalkulieren.
Das Leuchtengewicht ist fachgerecht über die statisch
tragende Konstruktion bzw. über zusätzliche Hänger
abzuleiten.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'

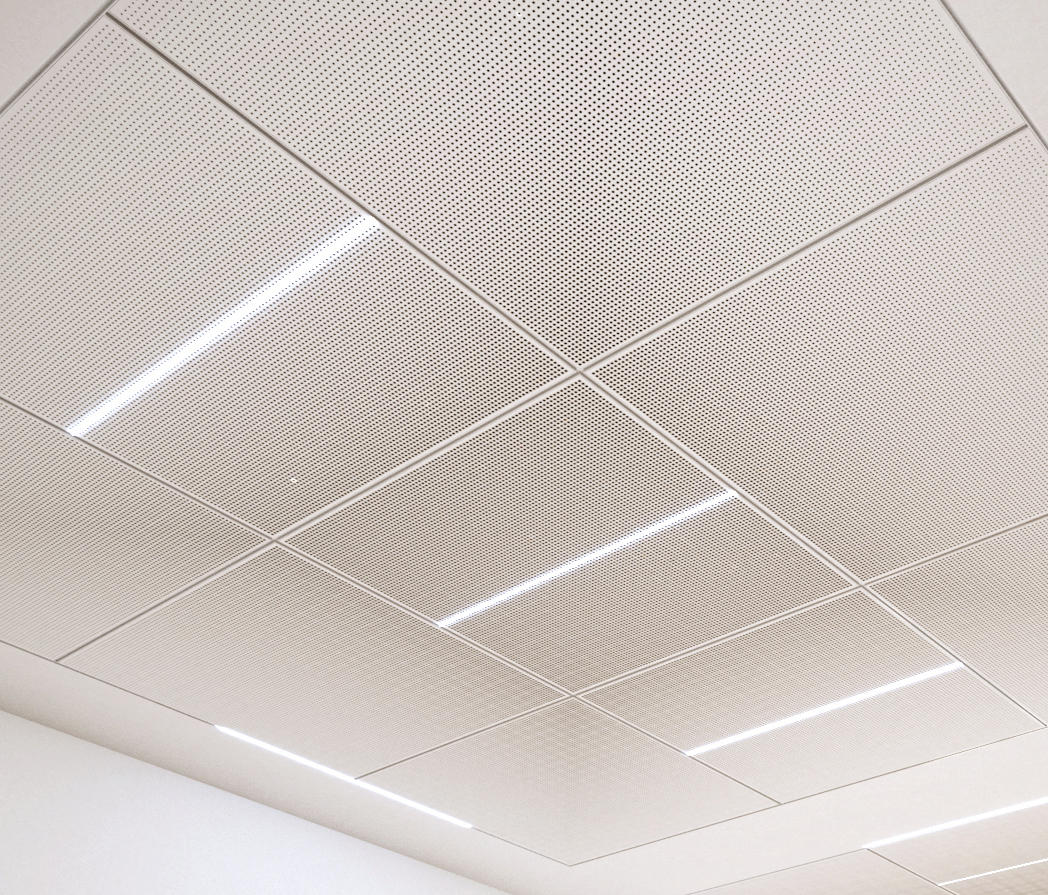

OWAconstruct System S 15b mit OWAcoustic Mineralplatte Pix 15mm
OWAconstruct System S 15b mit
OWAcoustic Mineralplatte Pix
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 15b OWAline
Auswahl Deckenraster LxB (mm):
Pix 1
600x600, Art.-Nr.: 00068140, VPE (Stck): 10
m²: '..........'
Pix 2
600x600, Art.-Nr.: 00068144, VPE (Stck): 10
m²: '..........'
Pix 3
600x600, Art.-Nr.: 00068146, VPE (Stck): 10
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Pix, vlieskaschiert
Farbe: bedruckt, endbehandelt
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kante: 15b, ringsum ausgefälzt
Plattenstärke: 15 mm
Schallabsorption:
Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)
NRC = 0,85 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 15b, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Sichtflächen höhengleich.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 3500:
Abmessung LxBxH (mm): 3000x14,3x38
Stanzung alle 600 mm
Querschiene Nr. 3514:
Abmessung LxBxH (mm): 1200x14,3x38
Querschiene Nr. 3512:
Abmessung LxBxH (mm): 600x14,3x38
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung für Raster 600 x 600 mm:
Im Achsabstand von 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 3500 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 3514 und parallel zu den
Tragprofilen sind die kurzen Verbindungsprofile
Nr. 3512 einzuhängen und auszurichten.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
