OWAconstruct Trapeze LED A - Einbauleuchte 1200x400/200mm IP 20
OWAconstruct Trapeze LED A - Einbauleuchte
Bezeichnung: Raster-Einbauleuchte
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensystem S 15b OWAline
Abmessung (mm): 1194x400/194
Höhe inkl. Treiber (mm): 100
Rastermaß (mm): 1200x400/200
Art.-Nr. : 00076406
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 20, CE-Kennzeichen
Leistung (W): 54
Leuchtengewicht Stück (kg): 8,0
Im Lieferumfang enthalten: Leuchtenmittel
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montage-
stückpreis abgegolten einschl. sämtlicher Deckenan-
passarbeiten. Je nach System sind bei Bedarf
zusätzliche Querprofile für den Einbau einzu-
kalkulieren.
Das Leuchtengewicht ist fachgerecht über die statisch
tragende Konstruktion bzw. über zusätzliche Hänger
abzuleiten.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'
OWAconstruct Trapeze LED - Einbauleuchte 1200x400/200mm IP 20
OWAconstruct Trapeze LED - Einbauleuchte
Bezeichnung: Raster-Einbauleuchte
Serie: OWAconstruct
Hersteller: OWA
Einsatz: OWA-Deckensystem S 15b OWAline
Abmessung (mm): 1194x400/194
Höhe inkl. Treiber (mm): 110
Rastermaß (mm): 1200x400/200
Art.-Nr. : 00068451
VPE (Stck): 1
Technische Daten:
Lichtfarbe (K): 4000
Schutzart (IP): 20, CE-Kennzeichen
Leistung (W): 72
Leuchtengewicht Stück (kg): 7,0
Im Lieferumfang enthalten: Leuchtenmittel
Zubehör pro Leuchte:
1 Stück LINECT Einheit Art.-Nr.: 00070946
für bauseitigen Stromanschluss.
L-Profil Art.-Nr.: 69997, für benachbarte Plattenkante
optional.
Montagekurzbeschreibung:
Die Elektroanschlüsse werden bauseits durchgeführt.
Klein- und Abhängeteile sind mit dem Montagestück-
preis abgegolten einschl. sämtlicher Deckenanpass-
arbeiten. Je nach System sind bei Bedarf zusätzliche
Querprofile für den Einbau einzukalkulieren.
Das Leuchtengewicht ist fachgerecht über die statisch
tragende Konstruktion bzw. über zusätzliche Hänger
abzuleiten.
Preis für abnahmefähige Leistung
(EUR/Stück): '..........'

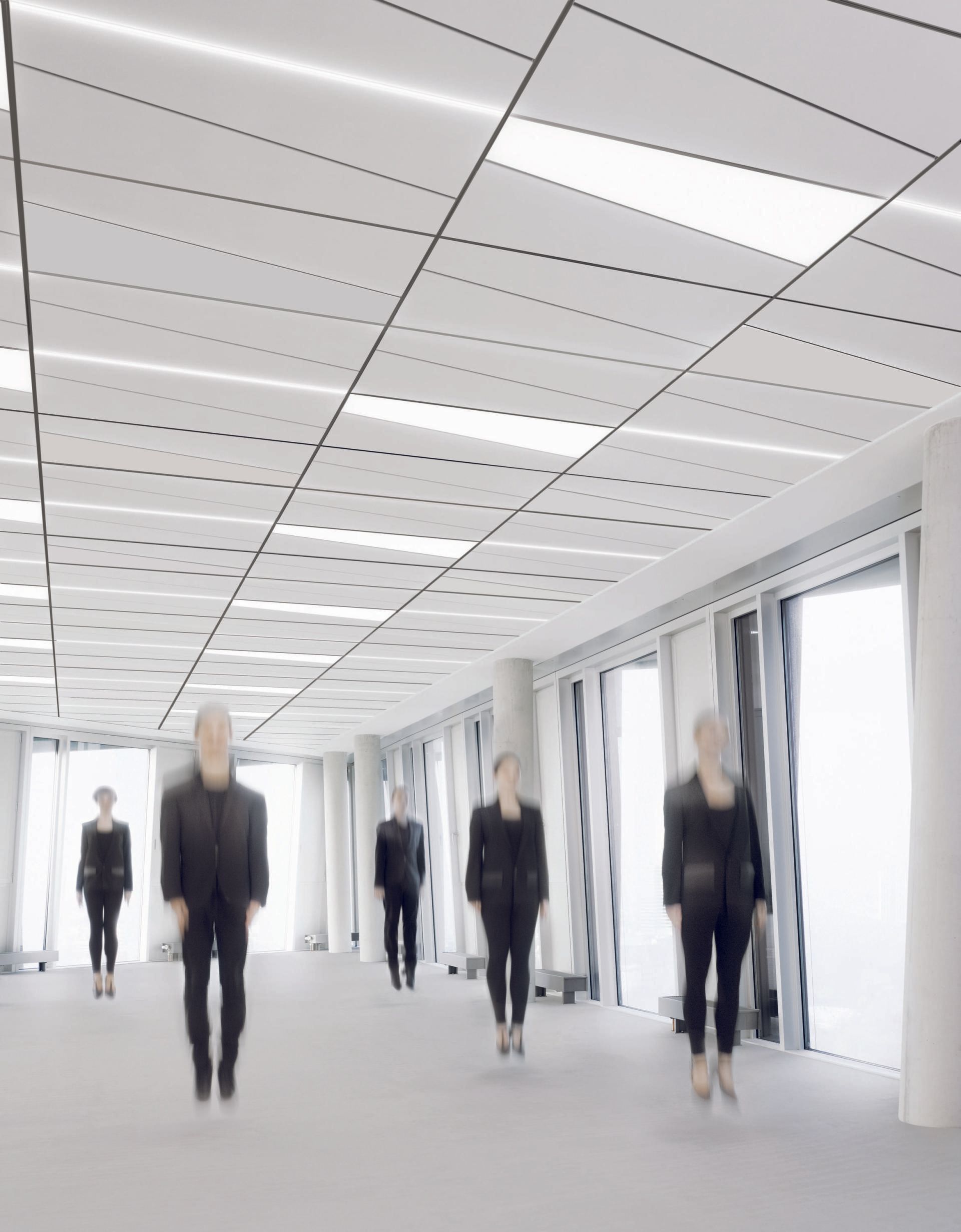

OWAconstruct System S 15b mit OWAcoustic Mineralplatte Trapeze 20mm/Sinfonia 15mm
OWAconstruct System S 15b mit
OWAcoustic Mineralplatte Trapeze
Bezeichnung: Sichtbares System, herausnehmbar
Serie: OWAconsult collection
Hersteller: OWA
Einsatz: Deckensystem S 15b OWAline
Auswahl Deckenraster LxB (mm):
Trapeze 1
1200x400/200, Art.-Nr.: 00068150, VPE (Stck): 16
m²: '..........'
Trapeze 2
1200x600, Art.-Nr.: 00068151, VPE (Stck): 8
m²: '..........'
Trapeze 4
1200x600, Art.-Nr.: 00070416, VPE (Stck): 8
m²: '..........'
Sinfonia
1200x600, Art.-Nr.: 00075025, VPE (Stck): 10
m²: '..........'
Technische Daten:
Mineralplatten nach DIN EN 13964 und DIN 18177
Verwendbarkeitsnachweis gemäß EU-Bau PVO:
CE-Kennzeichen und Leistungserklärung (DoP)
Luftdurchlässigkeitsklasse: PM 1
Formaldehydklasse: FH 1
Abgabe VOC: TVOC 1
Dessin: Trapeze, vlieskaschiert
Farbe: weiß, endbehandelt
Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1
Kanten Trapeze 1:
Längskante 15b, ausgefälzt
Längskante: 10, gefast, genutet und hinterschnitten
Stirnkante: 15b, ausgefälzt
Kanten Trapeze 2, 4, Sinfonia: 15b, ringsum ausgefälzt
Plattenstärke Sinfonia: 15 mm
Plattenstärke Trapeze: 20 mm
Schallabsorption:
Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)
NRC = 0,85 (ASTM E 1264)
Schall-Längsdämmung: Dn,f,w = 30 dB (EN ISO 11848)
Feuchtigkeitsbeständigkeit: bis 95% RH
Konstruktionskurzbeschreibung entsprechend dem
OWA-Systemblatt S 15b, OWA-Verlegeanleitung 9801
und DIN EN 13964.
Stahlblechprofile, verzinkt.
Sichtflächen höhengleich.
Spannabhänger Nr. 12/X/X
Abmessung D (mm): 4
Hauptschiene Nr. 3500:
Abmessung LxBxH (mm): 3000x14,3x38
Aussenseite matt weiß
Schattennut weiß/schwarz: '..........'
Querschiene Nr. 3524:
Abmessung LxBxH (mm): 1200x14,3x38
ohne mittige Stanzung
Aussenseite matt weiß
Schattennut weiß/schwarz: '..........'
L-Profil Nr. 37 für Trapeze 1:
Abmessung LxBxH (mm): 1250x10x25, bauseits kürzen
Beschreibung Rohbauteil:
Rohdecke: '..........'
UK-Rohdecke bis Rückseite Platte:
Abhängehöhe (mm): '..........'
OKF-Fußboden bis UK-Unterdecke:
Einbauhöhe (mm): '..........'
Montagekurzbeschreibung:
Im Achsabstand von 1200 mm sind mit
Spannabhänger Nr. 12/X/X Tragprofile Nr. 3500 abzu-
hängen, auszurichten und zu nivellieren.
In Querrichtung zu den Tragprofilen sind die
Verbindungsprofile Nr. 3524 einzuhängen und
auszurichten.
Ohne die Verwendung der Einbauleuchte Trapeze LED (A)
kommen ausschließlich die Platten Trapeze 2
zur Anwendung.
In Kombination mit der Einbauleuchte muss zusätzlich
die Platte Trapeze 1 in das Raster 1200 x 600 mm mit
eingelegt werden.
Die diagonale Längskante der Platte ist mit dem
L-Profil Nr. 37 auszustatten, das bauseits
entsprechend zu kürzen ist.
Die Trapeze-Platten sollten möglichst aus optischen
Gründen in den Wandanschlussbereichen nicht geschnitten
und als Passplatten verbaut werden. Für Passplatten
sind die OWAcoustic Platten Dessin Sinfonia zu
verbauen. Alternativ können auch ein umlaufender
GK-Fries montiert werden.
Im Randbereich angeordnete Verbindungsprofile können
mit Verbindungswinkeln Nr. 8017 gegen Verschieben
gesichert werden.
In die beschriebene Konstruktion ist o. g.
Plattenmaterial einzulegen. Passplatten sind
bauseits herzustellen.
Preis für abnahmefähige Leistung (EUR/m²): '..........'
OWAconstruct Wandprofil Nr. 51/32G L-Winkel
OWAconstruct Wandprofil Nr. 51/32G
Bezeichnung: L-Winkel
Serie: OWAconstruct
Hersteller: OWA
Einsatz: Wandanschluss
Abmessung LxBxT (mm): 3000x32x19
Materialstärke (mm): 0,5
VPE (Stck): 30
Konstruktionskurzbeschreibung
Stahlblechprofile, verzinkt, Sichtseite matt weiß.
Montagekurzbeschreibung:
Wandanschlüsse liefern und fachgerecht nach
Herstellervorschrift montieren.
Die Wandanschlüsse sind in Direktmontage
mit bauaufsichtlich zugelassenen Befestigungsteilen
anzubringen.
In den Ecken sind die Profile sauber auf Gehrung
zu stoßen.
Preis für abnahmefähige Leistung (EUR/m): '..........'
