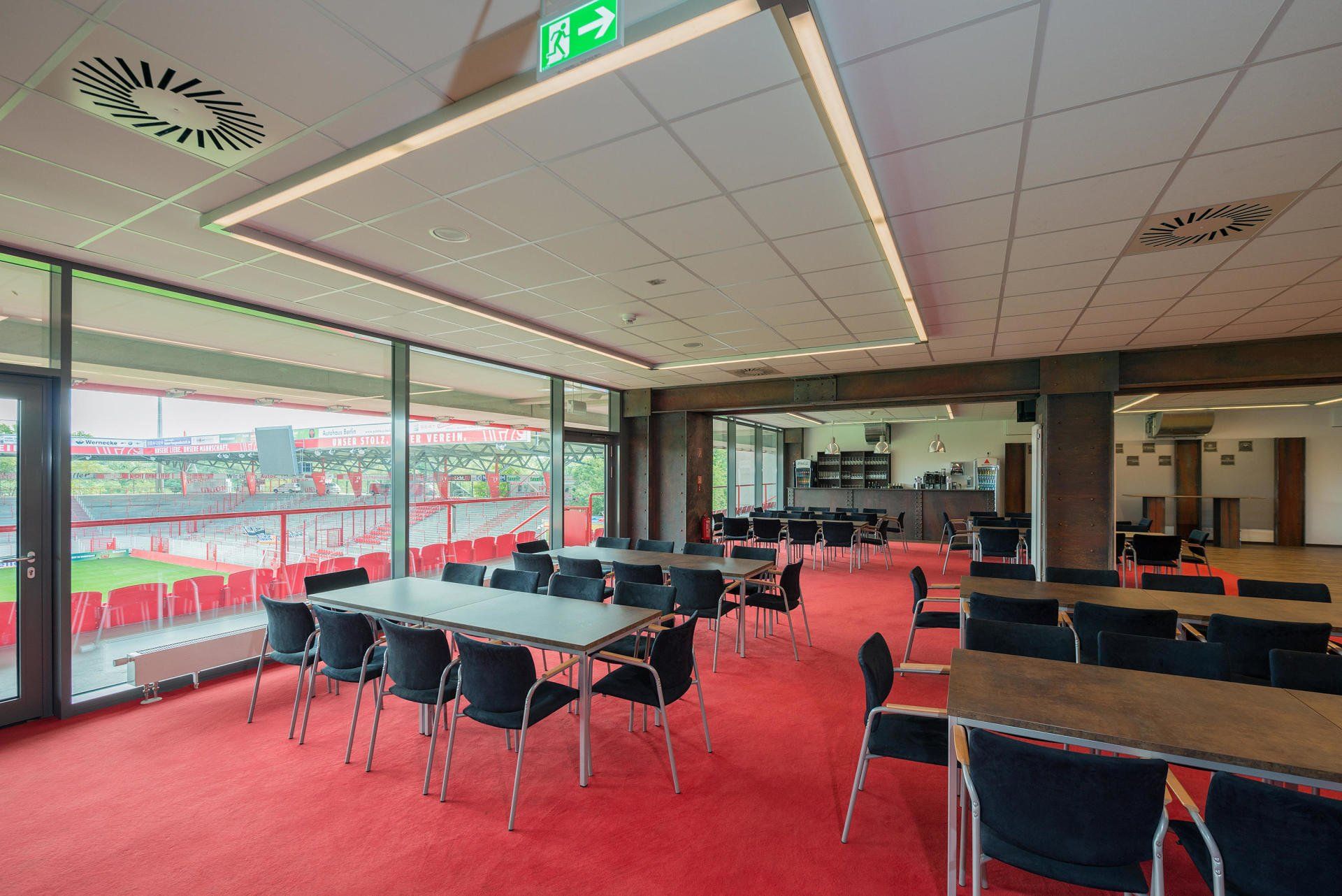

OWAconstruct System S 3a mit

OWAcoustic Mineralplatte Brillianto A

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Deckensystem S 3a

Auswahl Deckenraster LxB (mm):

600x600, Art.-Nr.: 000XXXXX, VPE (Stck): 10

m²: '..........'

625x625, Art.-Nr.: 00077577, VPE (Stck): 10

m²: '..........'

Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Brillianto A, vlieskaschiert

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 78 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 6, ringsum ausgefälzt (Contura)

Plattenstärke: 20 mm

Schallabsorption:

Alpha w = 0,90, Absorptionsklasse A (EN ISO 11654)

NRC = 0,90 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 30 - 46 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: bis 95% RH

Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 3a, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Sichtflächen höhengleich, kein Auflegen der Profile.

Spannabhänger Nr. 12/X/X:

Abmessung D (mm): 4

Hauptschiene Nr. 45:

Abmessung LxBxH (mm): 3700x24x38

Abmessung LxBxH (mm): 3750x24x38

Querschiene Nr. 47:

Abmessung LxBxH (mm): 1200x24x32

Abmessung LxBxH (mm): 1250x24x32

Querschiene Nr. 46:

Abmessung LxBxH (mm): 600x24x32

Abmessung LxBxH (mm): 625x24x32

Beschreibung Rohbauteil:

Rohdecke: '..........'

UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'

OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'

Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47 und parallel zu den

Tragprofilen sind die kurzen Verbindungsprofile Nr. 46

einzuhängen und auszurichten.

Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden.

In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzulegen. Passplatten sind

bauseits herzustellen.

Preis für abnahmefähige Leistung (EUR/m²): '..........'

OWAconstruct System S 3 mit OWAcoustic Mineralplatte Brillianto A 15mm (quadratisch)

OWAconstruct System S 3 mit

OWAcoustic Mineralplatte Brillianto A

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Deckensystem S 3

Auswahl Deckenraster LxB (mm):

600x600, Art.-Nr.: 00074456, VPE (Stck): 12

m²: '..........'

625x625, Art.-Nr.: 00074455, VPE (Stck): 12

m²: '..........'

Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Brillianto A, vlieskaschiert

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 78 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 3, ringsum scharfkantig

Plattenstärke: 15 mm

Schallabsorption:

Alpha w = 0,90, Absorptionsklasse A (EN ISO 11654)

NRC = 0,90 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 30 - 46 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: bis 95% RH

Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Sichtflächen höhengleich, kein Auflegen der Profile.

Spannabhänger Nr. 12/X/X

Abmessung D (mm): 4

Hauptschiene Nr. 45:

Abmessung LxBxH (mm): 3700x24x38

Abmessung LxBxH (mm): 3750x24x38

Querschiene Nr. 47:

Abmessung LxBxH (mm): 1200x24x32

Abmessung LxBxH (mm): 1250x24x32

Querschiene Nr. 46:

Abmessung LxBxH (mm): 600x24x32

Abmessung LxBxH (mm): 625x24x32

Beschreibung Rohbauteil:

Rohdecke: '..........'

UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'

OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'

Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47 und parallel zu den

Tragprofilen sind die kurzen Verbindungsprofile Nr. 46

einzuhängen und auszurichten.

Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden.

In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzulegen. Passplatten sind

bauseits herzustellen.

Preis für abnahmefähige Leistung (EUR/m²): '..........'

OWAconstruct System S 3 mit OWAcoustic Mineralplatte Brillianto 12mm (quadratisch)

OWAconstruct System S 3 mit

OWAcoustic Mineralplatte Brillianto

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAlifetime collection

Hersteller: OWA

Einsatz: Deckensystem S 3

Auswahl Deckenraster LxB (mm):

600x600, Art.-Nr.: 00071245, VPE (Stck): 16

m²: '..........'

625x625, Art.-Nr.: 00071247, VPE (Stck): 16

m²: '..........'

Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Brillianto, vlieskaschiert

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 78 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 3, ringsum scharfkantig

Plattenstärke: 12 mm

Schallabsorption:

Alpha w = 0,70, Absorptionsklasse C (EN ISO 11654)

NRC = 0,70 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 28 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: bis 95% RH

Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 3, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Sichtflächen höhengleich, kein Auflegen der Profile.

Spannabhänger Nr. 12/X/X

Abmessung D (mm): 4

Hauptschiene Nr. 45:

Abmessung LxBxH (mm): 3700x24x38

Abmessung LxBxH (mm): 3750x24x38

Querschiene Nr. 47:

Abmessung LxBxH (mm): 1200x24x32

Abmessung LxBxH (mm): 1250x24x32

Querschiene Nr. 46:

Abmessung LxBxH (mm): 600x24x32

Abmessung LxBxH (mm): 625x24x32

Beschreibung Rohbauteil:

Rohdecke: '..........'

UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'

OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'

Montagekurzbeschreibung:

Im Achsabstand von 1250 oder 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile Nr. 45 abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die

Verbindungsprofile Nr. 47 und parallel zu den

Tragprofilen sind die kurzen Verbindungsprofile Nr. 46

einzuhängen und auszurichten.

Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden.

In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzulegen. Passplatten sind

bauseits herzustellen.

Preis für abnahmefähige Leistung (EUR/m²): '..........'

OWAconstruct System S 15b OWAlight

OWAconstruct System S 15b OWAlight

für das System S 15b OWAline

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAlifetime collection und OWAconsult collection

Hersteller: OWA

Einsatz: Deckensystem S 15b OWAline

Auswahl OWAlight:

OWAconstruct OWAlight 1 - LED Lichtschiene

Bezeichnung: LED-Lichtschiene

Länge (mm): 600

Höhe (mm): 38

Länge LED-Schiene (mm): 600

Rastermaß (mm): 600 x 600

Art.-Nr. : 00072860

VPE (Stck): 1

Technische Daten:

Lichtfarbe (K): 4000

Schutzart (IP): 20, CE-Kennzeichen

Eingangsspannung (VDC): 24

Leistung (W): 12

Leuchtengewicht Stück (kg): 0,38

Im Lieferumfang enthalten: Leuchtenmittel

Stück: '..........'

OWAconstruct OWAlight 2 - LED Lichtschiene

Bezeichnung: LED-Lichtschiene

Länge (mm): 1200, Schiene mit mittiger Stanzung

Höhe (mm): 38

Länge LED-Band (mm): 600

Rastermaß (mm): 600 x 600

Art.-Nr. : 00072861

VPE (Stck): 1

Technische Daten:

Lichtfarbe (K): 4000

Schutzart (IP): 20, CE-Kennzeichen

Eingangsspannung (VDC): 24

Leistung (W): 12

Leuchtengewicht Stück (kg): 0,61

Im Lieferumfang enthalten: Leuchtenmittel

Stück: '..........'

OWAconstruct OWAlight 3 - LED Lichtschiene

Bezeichnung: LED-Lichtschiene

Länge (mm): 1200, Schiene mit mittiger Stanzung

Höhe (mm): 38

Länge LED-Band (mm): 1200

Rastermaß (mm): 600 x 600

Art.-Nr. : 00072862

VPE (Stck): 1

Technische Daten:

Lichtfarbe (K): 4000

Schutzart (IP): 20, CE-Kennzeichen

Eingangsspannung (VDC): 24

Leistung (W): 24

Leuchtengewicht Stück (kg): 0,76

Im Lieferumfang enthalten: Leuchtenmittel

Stück: '..........'

OWAconstruct OWAlight 3a - LED Lichtschiene

Bezeichnung: LED-Lichtschiene

für Trapeze, Pix und Oriental

Länge (mm): 1200, Schiene ohne mittige Stanzung

Höhe (mm): 38

Länge LED-Band (mm): 1200

Rastermaß (mm): 1200 x 600 oder 1200 x 1200

Art.-Nr. : 00072863

VPE (Stck): 1

Technische Daten:

Lichtfarbe (K): 4000

Schutzart (IP): 20, CE-Kennzeichen

Eingangsspannung (VDC): 24

Leistung (W): 24

Leuchtengewicht Stück (kg): 0,76

Im Lieferumfang enthalten: Leuchtenmittel

Stück: '..........'

OWAconstruct Transformator 100 W

Bezeichnung: Transformator

Länge x Breite (mm): 244 x 71

Höhe (mm): 37,5

Art.-Nr. : 00076338

VPE (Stck): 1

Technische Daten:

Leistung (W): 100, DALI dimmbar

Schutzart (IP): 20, CE-Kennzeichen

Eingangsspannung (VDC): 24

Gewicht Stück (kg): 1,25

Stück: '..........'

OWAconstruct Transformator 240 W

Bezeichnung: Transformator

Länge x Breite (mm): 244 x 71

Höhe (mm): 37,5

Art.-Nr. : 00076339

VPE (Stck): 1

Technische Daten:

Leistung (W): 240, DALI dimmbar

Schutzart (IP): 20, CE-Kennzeichen

Eingangsspannung (VDC): 24

Gewicht Stück (kg): 1,25

Stück: '..........'

OWAconstruct Mehrfachstecker

Bezeichnung: Mehrfachstecker

Abmessung (mm): 70 x 35 x 15

Art.-Nr. : 00076182

VPE (Stck): 1

Technische Daten:

Mehrfachstecker, 6-fach mit Kabel, Länge ca. 200 mm für

Anschluss an Transformatoren 100 W und 240 W.

Stück: '..........'

OWAconstruct Verlängerungskabel

Bezeichnung: Verlängerungskabel

Länge (mm): 2000

Art.-Nr. : 00070521

VPE (Stck): 1

Technische Daten:

Verängerungskabel mit Stecker und Buchse zwischen

Mehrfachstecker und Verkabelung der OWAlight Schienen.

Stück: '..........'

Montagekurzbeschreibung:

Die Elektroanschlüsse werden bauseits durchgeführt.

Klein- und Abhängeteile sind mit dem Montage-

stückpreis abgegolten einschl. sämtlicher Deckenan-

passarbeiten.

Für den bauseitigen Stromanschluss der OWAlight

Schienen werden Mehrfachstecker, Verlängerungskabel

und je nach Verlegung Transformatoren 100 W oder

240 W benötigt.

Die OWAlight-Lichtschienen werden mit dem System S 15b

OWAline verbaut. Dazu sind die jeweiligen langen und

kurzen Verbindungsprofile des Systems S 15b OWAline

durch jeweiligen Lichtschienen OWAlight 1, 2, 3 oder 3a

zu ersetzen.

Die Verlegung der OWAlight-Lichtschienen sowie des

Zubehörs erfolgt gemäß Verlegeplan.

Preis für abnahmefähige Leistung:

OWAconstruct OWAlight 1 - LED Lichtschiene

Art.-Nr. : 00072860

EUR/Stück: '..........'

OWAconstruct OWAlight 2 - LED Lichtschiene

Art.-Nr. : 00072861

EUR/Stück: '..........'

OWAconstruct OWAlight 3 - LED Lichtschiene

Art.-Nr. : 00072862

EUR/Stück: '..........'

OWAconstruct OWAlight 3a - LED Lichtschiene

Art.-Nr. : 00072863

EUR/Stück: '..........'

OWAconstruct Transformator 100 W

Art.-Nr. : 00076338

EUR/Stück: '..........'

OWAconstruct Transformator 240 W

Art.-Nr. : 00076339

EUR/Stück: '..........'

OWAconstruct Mehrfachstecker

Art.-Nr. : 00076182

EUR/Stück: '..........'

OWAconstruct Verlängerungskabel

Art.-Nr. : 00070521

EUR/Stück: '..........'
