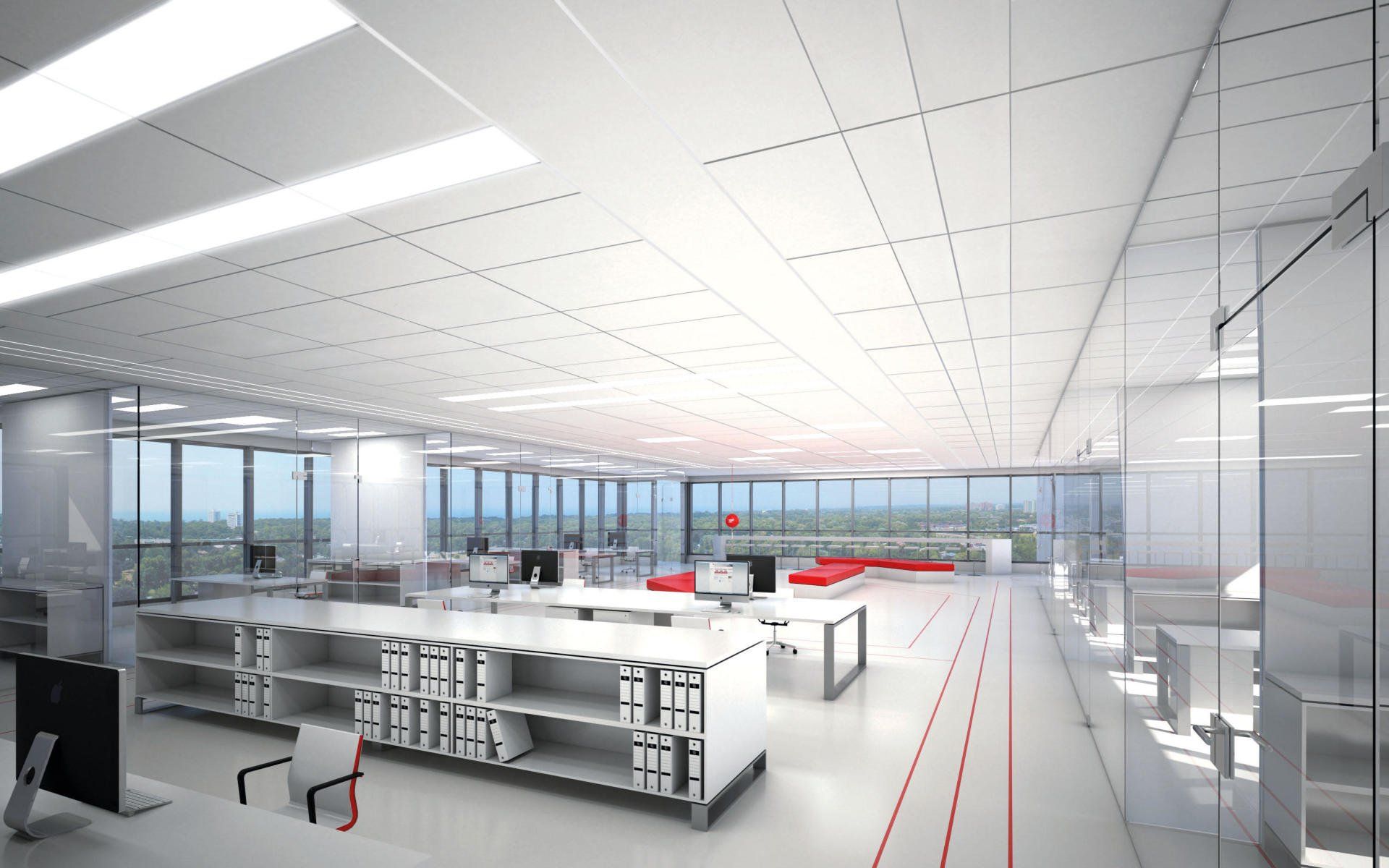

OWAconstruct System S 15a cliq mit

OWAcoustic Mineralplatte Flexo

Bezeichnung: Sichtbares System, herausnehmbar

Serie: OWAconsult collection

Hersteller: OWA

Einsatz: Deckensystem S 15a cliq

Auswahl Deckenraster LxB (mm):

Flexo 1

600x600, Art.-Nr.: 00068084, VPE (Stck): 10

m²: '..........'

Flexo 2

1200x300, Art.-Nr.: 00068085, VPE (Stck): 10

m²: '..........'

Flexo 3

1200x600, Art.-Nr.: 00073869, VPE (Stck): 10

m²: '..........'

Flexo 4

1200x1200, Art.-Nr.: 00068087, VPE (Stck): 8

m²: '..........'

Technische Daten:

Mineralplatten nach DIN EN 13964 und DIN 18177

Verwendbarkeitsnachweis gemäß EU-Bau PVO:

CE-Kennzeichen und Leistungserklärung (DoP)

Luftdurchlässigkeitsklasse: PM 1

Formaldehydklasse: FH 1

Abgabe VOC: TVOC 1

Dessin: Flexo, vlieskaschiert

Farbe: weiß, endbehandelt

Lichtreflexionsgrad: ca. 87 (ISO 7724-2, ISO 7724-3)

Baustoffklasse: A2-s1,d0 nach DIN EN 13501-1

Kante: 15, ringsum ausgefälzt (Contura)

Plattenstärke von Flexo 1, 2, 3: 15 mm

Plattenstärke von Flexo 4: 20 mm

Schallabsorption:

Alpha w = 0,85, Absorptionsklasse B (EN ISO 11654)

NRC = 0,85 (ASTM E 1264)

Schall-Längsdämmung: Dn,f,w = 30 dB (EN ISO 11848)

Feuchtigkeitsbeständigkeit: bis 95% RH

Konstruktionskurzbeschreibung entsprechend dem

OWA-Systemblatt S 15a cliq, OWA-Verlegeanleitung 9801

und DIN EN 13964.

Stahlblechprofile, verzinkt, Sichtseite matt weiß.

Profilenden gekröpft.

Spannabhänger Nr. 12/X/X

Abmessung D (mm): 4

Hauptschiene cliq-15-MR:

Abmessung LxBxH (mm): 3000x15x38

Querschiene cliq-15-CT lang:

Abmessung LxBxH (mm): 1200x15x38

Querschiene cliq-15-CT kurz:

Abmessung LxBxH (mm): 600x15x38

Querschiene cliq-15-CT kurz:

Abmessung LxBxH (mm): 300x15x38

Rückseitenaussteifung Nr. 8040 für Flexo-Platte 4:

Länge (mm): 1189

Klammer Nr. 8040:

passend zur Nr. 8040

Beschreibung Rohbauteil:

Rohdecke: '..........'

UK-Rohdecke bis Rückseite Platte:

Abhängehöhe (mm): '..........'

OKF-Fußboden bis UK-Unterdecke:

Einbauhöhe (mm): '..........'

Kombinationsmöglichkeiten der Flexo-Formate:

Die Dessins Flexo 1, 2, 3 und 4 können in einem

individuellen Formatmix miteinander kombiniert werden.

Montagekurzbeschreibung:

Im Achsabstand von 1200 mm sind mit

Spannabhänger Nr. 12/X/X Tragprofile cliq-15-MR abzu-

hängen, auszurichten und zu nivellieren.

In Querrichtung zu den Tragprofilen sind die langen

Verbindungsprofile cliq-15-CT und parallel zu

den Tragprofilen sind die kurzen Verbindungsprofile

cliq-15-CT einzuhängen und auszurichten.

Der Achsabstand der Verbindungsprofile untereinander

ist abhängig von den gewählten Kombinationen der

Plattenformate Flexo 1, 2 ,3 und 4.

Im Randbereich angeordnete Verbindungsprofile können

mit Verbindungswinkeln Nr. 8017 gegen Verschieben

gesichert werden.

In die beschriebene Konstruktion ist o. g.

Plattenmaterial einzulegen. Passplatten sind

bauseits herzustellen.

Preis für abnahmefähige Leistung (EUR/m²)

OWAconstruct Flexo LED 1 A - Einbauleuchte 600x600mm IP 20

OWAconstruct Flexo LED 1 A - Einbauleuchte

Bezeichnung: Raster-Einbauleuchte

Serie: OWAconstruct

Hersteller: OWA

Einsatz: OWA-Deckensysteme S 15a cliq, S 15b

Abmessung (mm): 594x594

Höhe inkl. Treiber (mm): 100

Rastermaß (mm): 600x600

Art.-Nr. : 00070653

VPE (Stck): 1

Technische Daten:

Lichtfarbe (K): 4000

Schutzart (IP): 20, CE-Kennzeichen

Leistung (W): 54

Leuchtengewicht Stück (kg): 7,0

Im Lieferumfang enthalten: Leuchtenmittel

Montagekurzbeschreibung:

Die Elektroanschlüsse werden bauseits durchgeführt.

Klein- und Abhängeteile sind mit dem Montage-

stückpreis abgegolten einschl. sämtlicher Deckenan-

passarbeiten. Je nach System sind bei Bedarf

zusätzliche Querprofile für den Einbau einzu-

kalkulieren.

Das Leuchtengewicht ist fachgerecht über die statisch

tragende Konstruktion bzw. über zusätzliche Hänger

abzuleiten.

Preis für abnahmefähige Leistung

(EUR/Stück): '..........'

OWAconstruct Flexo LED 1 - Einbauleuchte 600x600mm IP 20

OWAconstruct Flexo LED 1 - Einbauleuchte

Bezeichnung: Raster-Einbauleuchte

Serie: OWAconstruct

Hersteller: OWA

Einsatz: OWA-Deckensysteme S 15a cliq, S 15b

Abmessung (mm): 594x594

Höhe inkl. Treiber (mm): 110

Rastermaß (mm): 600x600

Art.-Nr. : 00068617

VPE (Stck): 1

Technische Daten:

Lichtfarbe (K): 4000

Schutzart (IP): 20, CE-Kennzeichen

Leistung (W): 76

Leuchtengewicht Stück (kg): 5,8

Im Lieferumfang enthalten: Leuchtenmittel

Zubehör pro Leuchte: 1 Stück LINECT Einheit

für bauseitigen Stromanschluss

Art.-Nr.: 00070946

Montagekurzbeschreibung:

Die Elektroanschlüsse werden bauseits durchgeführt.

Klein- und Abhängeteile sind mit dem Montage-

stückpreis abgegolten einschl. sämtlicher Deckenan-

passarbeiten. Je nach System sind bei Bedarf

zusätzliche Querprofile für den Einbau einzu-

kalkulieren.

Das Leuchtengewicht ist fachgerecht über die statisch

tragende Konstruktion bzw. über zusätzliche Hänger

abzuleiten.

Preis für abnahmefähige Leistung

(EUR/Stück): '..........'
