Nichttragende innere Trennwand DIN 4103-1 als Montagewand,

Feuerwiderstandsklasse DIN 4102-2: F90.

Rechenwert des bewerteten Schalldämm-Maßes Rw,R = 66 dB.

Bewertetes Schalldämm-Maß Rw = 69,0 dB

Wandhöhe: … m

(max. zul. Wandhöhe: 3,60 m)

Wanddicke: 156 mm

Besondere Anforderungen: Einbruchsicherheit der Widerstandsklasse N nach

VdS (Verband der Schadenversicherer e.V.).

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer als Einfach-Profile Knauf CW 50, als Doppelständerwerk,

Metallständer durch Distanzstreifen gegeneinander abgestützt.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 2x 40 mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,

zweilagig, dicht stoßen, abrutschsicher verlegen,

Produkte: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung beidseitig aus Gipsplatten GKFI DIN 18180: Knauf Diamant,

zweilagig, Plattendicke 2x 12,5 mm, 0,5 mm Stahlblecheinlage,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Technische Broschüre Knauf Sicherheitstechnik.

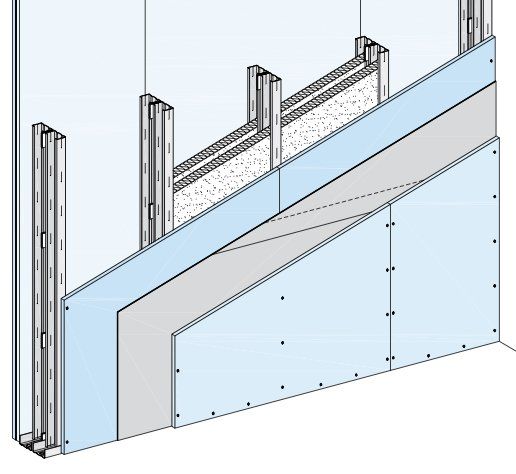

System: Knauf Sicherheitswand WK2 W119.de

Diese Ausführung ist eine Erweiterung zum Verwendbarkeitsnachweis Brandschutz.

Vorherige Abstimmung gem. Knauf Brandschutzordner, Abschnitt Nutzungshinweise empfohlen.

Einheit: m²
