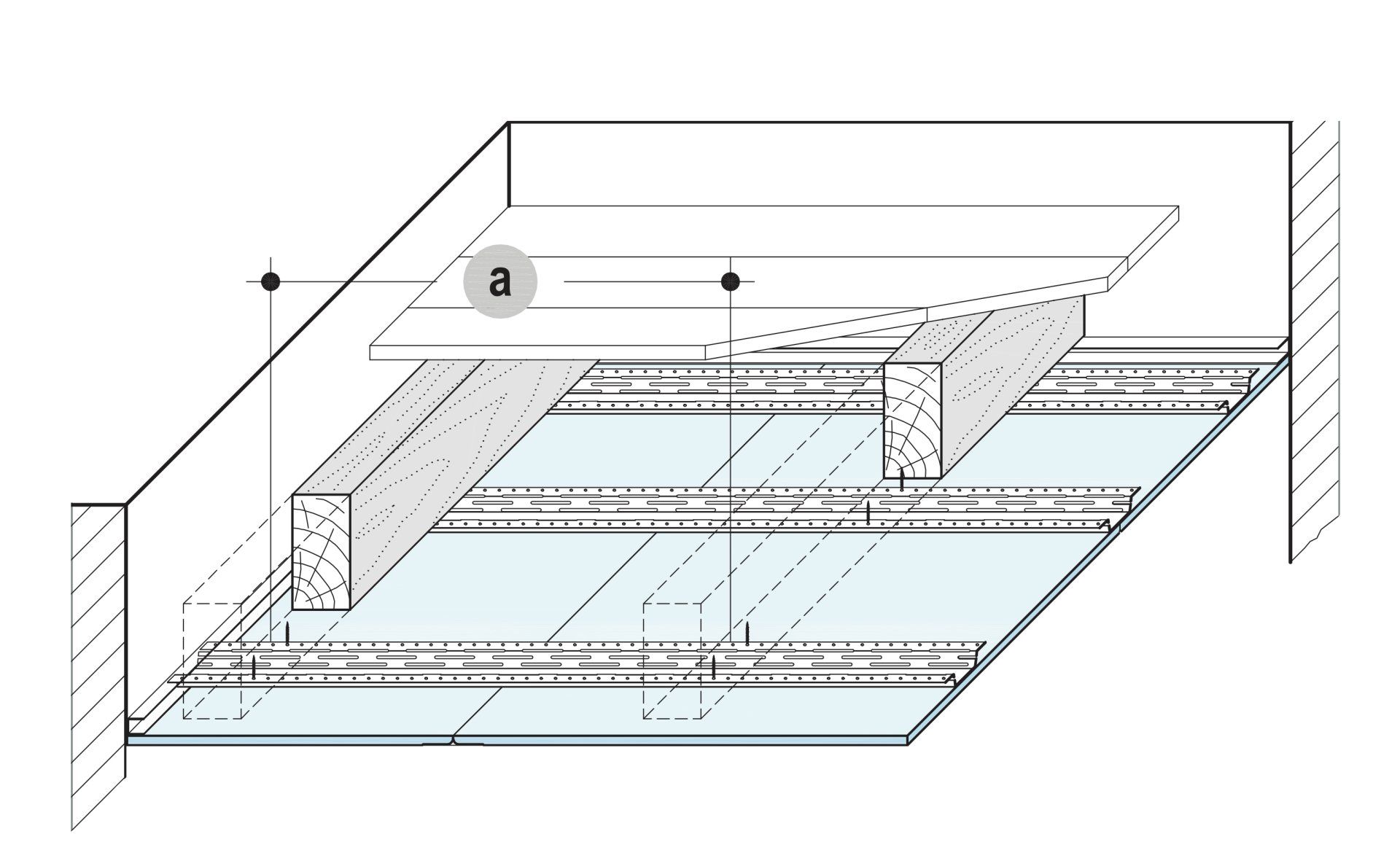

D153.de Holzbalkendecken-System, F90 Metall-UK Federschiene/ Hutprofil * unter Neubau Bauart IV, Fireboard 3x 15 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F90, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt. *

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Federschiene 60/27/ Hutprofil 98/15 *,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GM-F gem. DIN EN 15283-1 Brandverhalten A1 DIN EN 13501-1, mit nichtbrennbarer, gipsbeschichteter Glasvliesummantelung: Knauf Fireboard,

dreilagig, Plattendicke 15 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D153.de

Einheit: m²

D153.de Holzbalkendecken-System, F60 Metall-UK Federschiene/ Hutprofil * unter Neubau Bauart IV, Silentboard 2x 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F60, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Federschiene 60/27/ Hutprofil 98/15 *,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Knauf Silentboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Knauf Silentboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D153.de

Einheit: m²

D153.de Holzbalkendecken-System, F60 Metall-UK Federschiene/ Hutprofil * unter Neubau Bauart IV, Fireboard 2x 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F60, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Federschiene 60/27/ Hutprofil 98/15 *,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GM-F gem. DIN EN 15283-1 Brandverhalten A1 DIN EN 13501-1, mit nichtbrennbarer, gipsbeschichteter Glasvliesummantelung: Knauf Fireboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Decklage/Bekleidung aus Gipsplatten GM-F gem. DIN EN 15283-1 Brandverhalten A1 DIN EN 13501-1, mit nichtbrennbarer, gipsbeschichteter Glasvliesummantelung: Knauf Fireboard,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D153.de

Einheit: m²

D153.de Holzbalkendecken-System, F30 Metall-UK Federschiene/ Hutprofil * unter Neubau Bauart IV, Piano GKF 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Feuerwiderstandsklasse DIN 4102-2: F30, in Verbindung mit vorhandener Holzbalkendecke als Neubau/ Altbau, teilentkernt/ entkernt *.

Bewerteter Normtrittschallpegel DIN 4109 erf. L‘nw in dB ... in Verbindung mit der Holzbalkendecke mit leichtem/ schwerem * Deckeneinschub. *

Befestigungsuntergrund Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Federschiene 60/27/ Hutprofil 98/15 *,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D153.de

Einheit: m²

D153.de Holzbalkendecken-System, Federschiene/ Hutprofil * unter Altbau entkernt * GKFI 2x12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Federschiene 60/27/ Hutprofil 98/15 *,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKFI DIN 18180: Feuerschutzplatte Knauf Piano imprägniert,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D153.de

Einheit: m²

D153.de Holzbalkendecken-System, Federschiene/ Hutprofil * unter Altbau entkernt * GKF 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Federschiene 60/27/ Hutprofil 98/15 *,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162,

Dicke 100 mm, Brandverhalten A1,

als Zwischensparrendämmung verlegt.

Produkt: Knauf Insulation Trennwand-Dämmplatte TP 115

oder gleichwertig.

Decklage/Bekleidung aus Gipsplatten GKF DIN 18180: Feuerschutzplatte Knauf Piano,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D153.de

Einheit: m²

D153.de Holzbalkendecken-System, Federschiene/ Hutprofil * unter Altbau entkernt * GKB 12,5 mm

Deckenbekleidung DIN 18168-1,

Einbauhöhe: … m.

Befestigungsuntergrund Holzbalken, Achsmaß: ... cm.

Ausführung der Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

als Federschiene 60/27/ Hutprofil 98/15 *,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Decklage/Bekleidung aus Gipsplatten GKB DIN 18180: Knauf Bauplatten,

einlagig, Plattendicke 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung.

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt D15.de.

System: Knauf Holzbalkendecken-System D153.de

Einheit: m²
