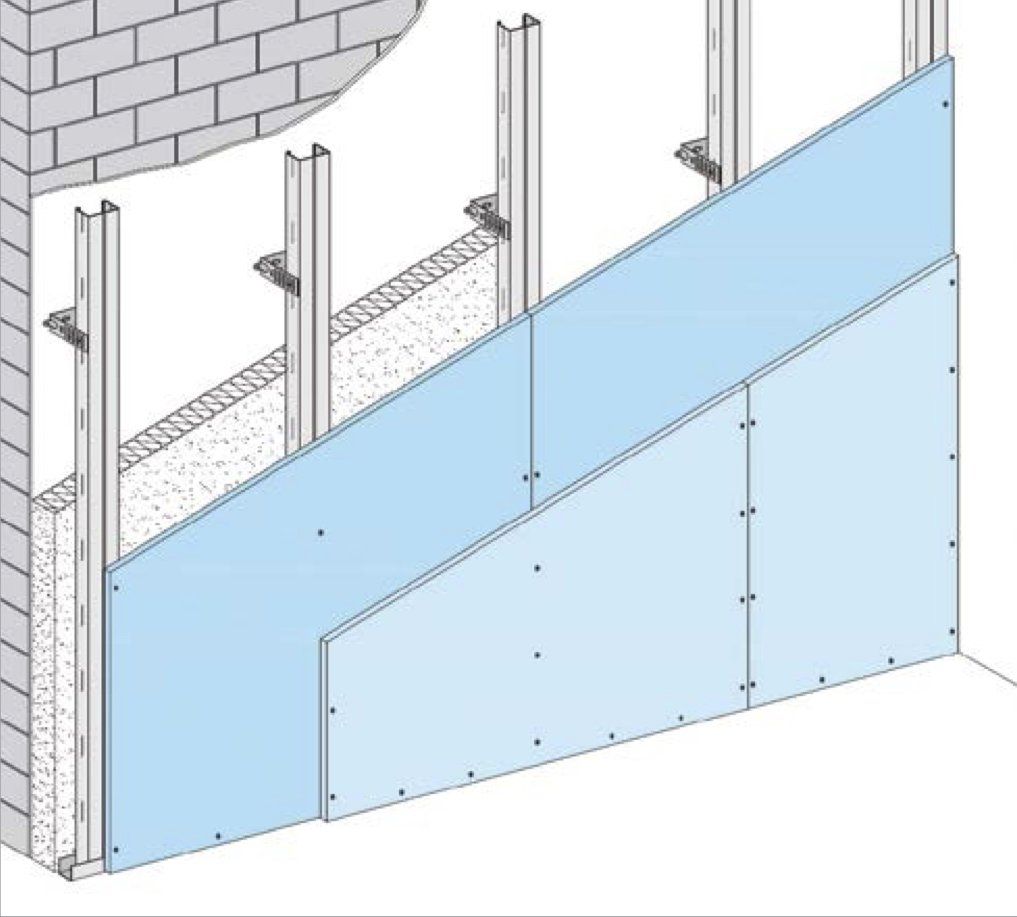

Die Beplankung ist ein- oder zweilagig. Bei Ausführung mit doppelter Beplankung ist Ballwurfsicherheit möglich.

■ Direkt befestigt

■ Ständerachsabstand bis 625 mm

■ Wandhöhe bis 10 m

■ Schallschutzverbesserung bei Einbau von Dämmschicht und Direktschwingabhänger

Wandbekleidung, innen

Bewertetes Schalldämm-Maß DIN 4109 Rw,R = … dB *

in Verbindung mit einer Massivwand (350 ± 50 kg/m²),

Schalldämm-Maß Verbesserung ∆Rw,heavy = 15 dB.

Wandhöhe: … m

(max. zul. Wandhöhe: 10,00 m)

Wanddicke: … mm

(Wanddicke ≥ 65 mm)

Hohlraumtiefe: ≥ 40 mm

Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Holz/ Leichtbeton *.

Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Ständerprofile Knauf CD 60/27,

mit Direktabhängern/ Direktschwingabhängern *

an der bestehenden Wand befestigt,

Befestigung mit bauaufsichtlich zugelassenen Befestigungsmitteln.

Dämmschicht aus Mineralwolle nach DIN EN 13162, einlagig, Dicke 30 mm,

Produkt: Knauf Insulation Akustik-Dämmplatte TP 120 A oder gleichwertig.*

Beplankung aus Gipsplatten DIN 18180: Knauf Diamant,

zweilagig, Plattendicke 2x 12,5 mm,

Verschraubung mit Diamant-Schraube XTN,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt W61.de.

System: Knauf Vorsatzschale W623.de

Einheit: m²

W626.de - Freistehende Vorsatzschale ≤ 4,00 m, CW 75 (417 mm), Bauplatte GKB 2x 12,5 mm, MW, 14 dB ∆Rw,heavy

Freistehende Vorsatzschale als einseitig beplankte leichte Trennwand DIN 4103-1,

Einbaubereich 1/ 2 *.

Bewertetes Schalldämm-Maß DIN 4109 Rw,R = … dB *

in Verbindung mit einer Massivwand (350 ± 50 kg/m²),

Schalldämm-Maß Verbesserung ∆Rw,heavy = 14 dB.

Wanddicke: … mm

(Wanddicke ≥ 110 mm)

Hohlraumtiefe: ≥ 85 mm

Wandhöhe: … m

(max. zul. Wandhöhe: 4,00 m)

Umlaufende Anschlüsse starr,

vorhandener Befestigungsuntergrund Stahlbeton/ Mauerwerk ... / Leichtbeton *,

Ausführung mit Unterkonstruktion aus verzinkten Stahlblechprofilen DIN 18182-1,

Metallständer CW 75, Boden und Deckenanschlüsse mit Randprofilen UW 75/40.

Dämmschicht aus Mineralwolle nach DIN EN 13162, Dicke 60 mm,

Wärmeleitfähigkeit λ ≤ 0,040 W/(mK),*

längenbezogener Strömungswiderstand nach DIN EN 29053: r ≥ 5 kPa·s/m²,

einlagig, dicht stoßen, abrutschsicher verlegen,

Produkt: Knauf Insulation Trennwand-Dämmrolle TI 140 T/ Trennwand-Dämmplatte TP 115 *

oder gleichwertig. *

Beplankung aus Gipsplatten DIN 18180: Knauf GKB,

zweilagig, Plattendicke 2x 12,5 mm,

Verarbeitung gemäß DIN 18181.

Verspachtelung der Gipsplatten gemäß Merkblatt Nr. 2 des Bundesverbandes der Gipsindustrie e.V. Qualitätsstufe Q2 Standardverspachtelung,

Verarbeitung gemäß DIN 18181.

Ausführung gemäß Knauf Detailblatt W61.de.

System: Knauf Vorsatzschale W626.de

Einheit: m²
